IEC 62446-1
Norma IEC 62446-1

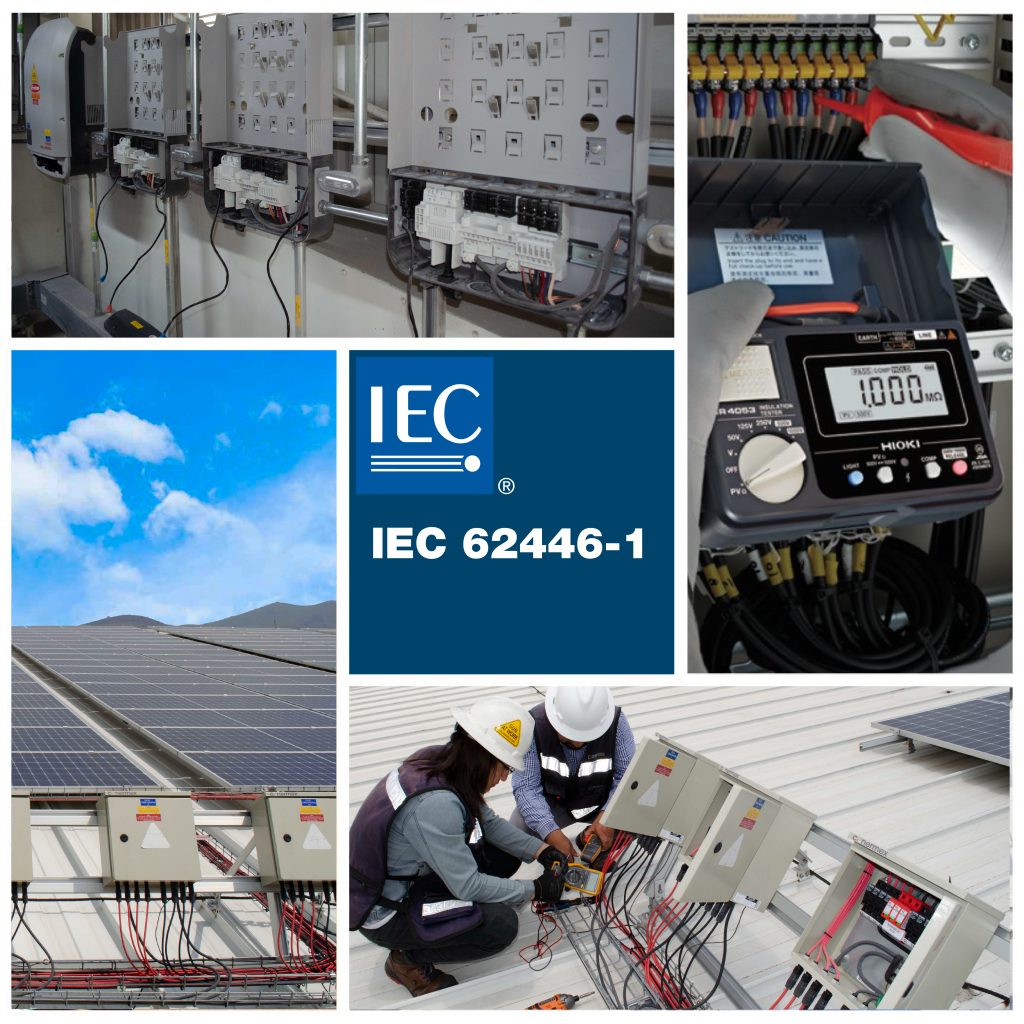

La IEC 62446-1 es una norma internacional que establece los requisitos para la verificación, documentación y mantenimiento de sistemas fotovoltaicos (FV) conectados a la red. Su objetivo principal es garantizar que las instalaciones solares funcionen de manera segura, eficiente y conforme a los estándares de calidad.
Esta norma define los ensayos eléctricos, inspecciones visuales y criterios de aceptación que deben cumplirse durante la puesta en marcha y a lo largo de la vida útil de un sistema fotovoltaico. También incluye directrices para la documentación técnica que debe entregarse al propietario o usuario final.
En pocas palabras, la IEC 62446-1 proporciona un marco común para que instaladores, ingenieros y auditores puedan evaluar el desempeño de una instalación solar y asegurar que cumpla con los niveles de seguridad y fiabilidad exigidos internacionalmente.
La IEC 62446-1 contempla distintos aspectos clave para asegurar la seguridad, calidad y correcta operación de los sistemas fotovoltaicos conectados a la red. En términos generales, abarca tres grandes bloques:
1. Requisitos de Documentación
- Planos del sistema FV (ubicación de módulos, inversores, cableado, protecciones, etc.).
- Esquemas unifilares y etiquetado de componentes.
- Información técnica de los equipos instalados (fichas técnicas, manuales).
- Reportes de diseño y cálculos eléctricos relevantes.
2. Inspecciones Visuales
- Verificación de la correcta instalación mecánica de los módulos y estructuras.
- Revisión del tendido de cables (protección, fijación y rutas seguras).
- Estado de protecciones, conexiones y dispositivos de seguridad.
- Identificación adecuada y señalización de riesgos eléctricos.
3. Ensayos y Pruebas Eléctricas
- Medición de continuidad de conductores de protección y puestas a tierra.
- Resistencia de aislamiento de los circuitos FV.
- Polaridad correcta de cadenas y conexiones.
- Medición de la curva I-V y verificación de parámetros eléctricos de módulos/string.
- Prueba de funcionamiento de protecciones diferenciales y dispositivos de desconexión.
En resumen, la IEC 62446-1 contempla todo lo necesario para:
- Asegurar que la instalación FV es segura.
- Verificar que cumple con los requisitos de calidad internacional.
- Facilitar el mantenimiento y la trazabilidad del sistema a lo largo de su vida útil.
Pruebas
Pruebas CA
|
Artículos de inspección
|
Descripción
|
|---|---|
|
Continuidad en conductores
|
Comprobar que hay continuidad en los conductores
|
|
Prueba de secuencia de fases
|
Compruebe la secuencia de fases.
|
|
Prueba de resistencia de aislamiento
|
Pruebe la resistencia de aislamiento para garantizar la seguridad eléctrica.
|
|
Prueba de voltaje de red
|
Comprobar el voltaje de red es el voltaje nominal ±10%
|
|
Prueba de frecuencia de red
|
Comprobar el valor de la frecuencia es de 60 HZ ±5Hz
|
|
Prueba funcionalidad de protecciones
|
Compruebe el funcionamiento y la instalación de los dispositivos de control, como interruptores de relé y disyuntores.
|
Pruebas categoría 1
|
Artículos de inspección
|
Descripción
|
|---|---|
|
Prueba de continuidad de protección de tierra y/o conductor de conexión equipotencial
|
Si el lado de CC tiene conexión a tierra, como un marco o conexión equipotencial, se requiere una prueba de continuidad.
|
|
Prueba de polaridad
|
Compruebe la polaridad de los cables antes de conectarlos al inversor y/o optimizador.
|
|
Prueba de caja combinadora
|
Una prueba para verificar que todas las cadenas están conectadas correctamente.
|
|
Prueba de voltaje de circuito abierto de cadenas
|
Para comprobar el voltaje de los módulos fotovoltaicos conectados en serie.
|
|
Prueba de corriente de circuito de cadena (cortocircuito u operacional)
|
Para confirmar la función de las cadenas y que no haya problemas importantes
|
|
Prueba funcionalidad
|
Compruebe el funcionamiento y la instalación de los dispositivos de control, como interruptores de relé y disyuntores.
|
|
Prueba de resistencia de aislamiento
|
Pruebe la resistencia de aislamiento para garantizar la seguridad eléctrica.
|
Pruebas categoría 2
|
Artículos de inspección
|
Descripción
|
|---|---|
|
Medición de curva IV
|
Esta prueba evalúa las características de corriente-voltaje de las cadenas fotovoltaicas.
|
|
Inspección termográfica infrarroja
|
La generación de calor de los módulos fotovoltaicos es inspeccionada por la cámara térmica IR. Al conocer la desviación de la temperatura, se pueden detectar problemas como el diodo de derivación en los conjuntos fotovoltaicos.
|
Pruebas adicionales
|
Artículos de inspección
|
Descripción
|
|---|---|
|
Voltaje a tierra Sistema de tierra resistivo
|
Mida la resistividad de acuerdo con la documentación técnica proporcionada por el fabricante del módulo fotovoltaico.
|
|
Prueba de diodo de bloqueo
|
Esto es necesario para el sistema que utiliza un diodo de bloqueo. Compruebe si hay conexiones de diodos y señales de sobrecalentamiento.
|
|
Prueba de aislamiento húmedo
|
Para validar que los módulos fotovoltaicos son seguros cuando se exponen a la lluvia o al rocío, se realiza una prueba de resistencia de aislamiento con los módulos fotovoltaicos en estado húmedo.
|
|
Evaluación de sombra
|
Esto es para registrar el efecto de sombreado por obstáculos.
|
